Uvod v Rotary boben filter

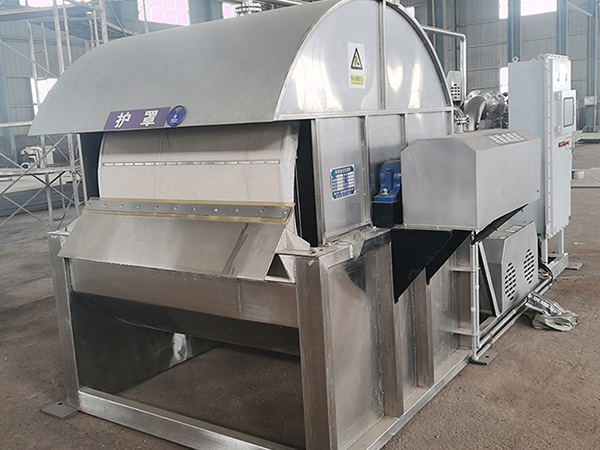

je naprava za ločevanje s trdno tekočino, ki se zanaša na sesanje s vakuumom kot gonilno silo, njena osrednja komponenta pa je valjasta rotacijska nit, ki se lahko neprekinjeno vrti. Naprava uporablja rotacijsko gibanje vrtenja, da poganja filterno sredstvo, ki pokriva njeno površino, da dokonča vrsto ključnih operativnih korakov v zaporedju. Od začetne filtracije suspenzije, do globokega pranja filtra torte, do močnega sesanja odvajanja odvečne vode in končno uresniči samodejno odstranjevanje ostankov filtra. Ta serija procesov je nemoteno povezana v neprekinjeno vrtenje vrtljivega skladišča, ki tvori učinkovit in stabilen način proizvodnje cikla.Filter za rotorski boben

Delovno načelo

Delovni mehanizem vrtljivega vakuumskega filtra temelji na sinergističnem učinku negativnega vakuumskega tlaka in rotacije vrtljivih pramenov, ki uresničuje učinkovito ločevanje trdne-tekoče suspenzije z dinamičnim kroženjem in vključuje celoten postopek delovanja.

Faza vakuumske filtracije

V suspenzijo vstopi rotacijski material, vakuumski sistem naredi razliko v tlaku med dvema stranema filtra, tekoča faza prodre v filtracijsko tkanino in vstopi v rotacijski material, trdna faza pa se ohrani, da tvori filtracijsko torto.

01 je

Obrnjeno pranje

Po vrtenju vrtenja iz površine filtra s filtrsko torto, tekočina za pranje prodre v filter torto s pršenjem ali potopitvijo in vakuumsko sesanje izvleče raztopljene nečistoče, da se uresniči globoko čiščenje.

02 je

Vakuumsko sušenje

boben se še naprej vrti proti sušilnemu območju, kar krepi učinek vakuuma, da se nadalje odstrani preostala tekoča faza v kapilarnih kanalih filtra, kar zmanjša vsebnost vlage.

03 je

Mehansko odvajanje

Ko boben vstopi v območje raztovarjanja, se vakuum sprosti in kombinira s stisnjenim zrakom ali strganjem strgalnika, tako da se filter torta popolnoma odstrani na strgalnik.

04 je

Regeneracija filtra

Po raztovarjanju se filtracijska krpa napihne z visokim tlakom ali stisnjenim zrakom, da odstranite pore in površinske preostale delce, obnovite filtracijsko zmogljivost in vstopite v naslednji cikel.

05Uredi

Struktura

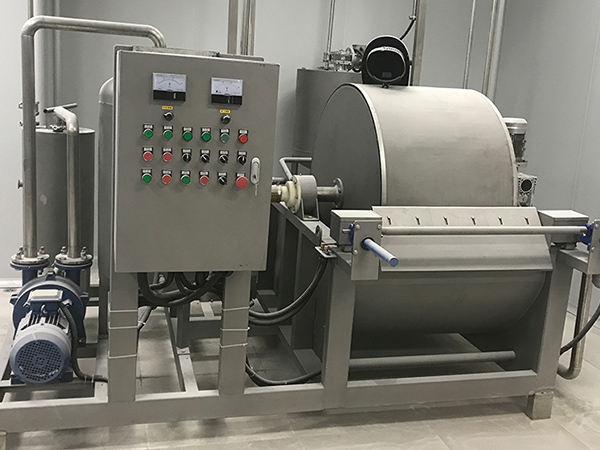

Filter za rotorski bobenSestavljen je predvsem iz naslednjih ključnih komponent:

Structure

01. je

Rotary enota

Jedro opreme, običajno cilindrični kovinski valj, površina je gosto prekrita z mikroporozno, da bi adsorbirala tekočino.

02. pa še

Filter za tkanine

Filtrirana plast, ki pokriva površino vrtljivega pramenov, je material izbran glede na značilnosti materiala, ki se uporablja za zadrževanje trdnih delcev.

03. je

Materialni tank

Suspenzijska posoda se postavi pod boben, spodnji del bobna se potopi v rezervoar z nastavljivo globino, da se zagotovi neprekinjen stik z materialom, ki se filtrira.

04. je

Vakuumski sistem

Sestavljen je iz vakuumske črpalke in vakuumskega rezervoarja, ki zagotavlja moč negativnega tlaka za filtracijo, pranje in sušenje stopenj ter poganja tekočino, da prodre v filtrsko krpo.

05. pa še

Pranje naprave

Opremljen z razpršilno cevjo ali namakalnim rezervoarjem, ki se nahaja na območju tekoče površine bobna, ki se uporablja za razprševanje tekočine za pranje, kot je voda ali topilo na filter torto.

06. še

Slag odstranitev komponente

Vključno s kovinsko / gumijasto strgalo in sistemom stisnjenega zraka, sinergistični učinek filtra torte s površine filtra je bil odvzet.

07. je

Mehanizem prenosa

Z motorjem, reduktorjem in menjalnikom / verižnim menjalnikom poganjajte boben do enotne hitrosti vrtenja 0,5-3 vrtljajev na minuto.

08. je

Distribucijska glava

Distribucijska glava: Dinamični ventil, nameščen na koncu bobna, ki se vrti z bobnom, povezuje različne predele s vakuumskim ali stisnjenim zračnim sistemom skozi cevovod, kar omogoča samodejno preklapljanje procesov.

Prednosti rotacijskega bobnovega filtra

Nenehno delovanje

Nenehno vrtenje vrtljivega traku za uresničitev avtomatizacije celotnega procesa filtracije, pranja in odvajanja, kar močno izboljša učinkovitost obsežne proizvodnje.

Visoka stopnja avtomatizacije

S prilagajanjem hitrosti vrtenja, vakuuma in parametra tekočine za pranje zagotavlja stabilno in nadzorljivo kakovost filtracije ter znatno zmanjšuje odvisnost od ročnega delovanja.

Dober učinek pranja torte

Podpira zasnovo večstopenjskega obratnega pranja. Učinkovito zmanjša ostanke topnih nečistoč v filter torti, da izpolni povpraševanje po izdelkih visoke čistosti.

Širok obseg uporabe

Lahko se ukvarja s suspenzijami različnih koncentracij in velikosti delcev, še posebej pa je primeren za materialne sisteme s srednjo koncentracijo in dobrim delcem.

Uporaba rotacijskega filtra za vakuumske bobne

Filter vrtljivih bobnov se uporablja predvsem za obdelavo suspenzij z visoko koncentracijo, grobimi delci, enostavno oblikovanje torte in enostavno odvajanje, glavna področja uporabe pa so

01 je

kemijska industrija

Uporablja se za proizvodnjo pigmentov, barvil, katalizatorjev, gnojil in kaustične sode itd., Da bi po reakciji učinkovito ločili sistem za mešanje trdne in tekočine.

02 je

rudarstvo predelava

Za predelavo zlata, bakra, železa in drugih slame, da bi dosegli učinkovito predelavo in čiščenje trdnih mineralov.

03 je

varstvo okolja

Za tiskanje in barvanje odpadne vode, kemičnega blata in drugih industrijskih odpadkov, za doseganje učinkovite dehidracije in ločevanja trdne tekočine.

04 je

Farmacevtska proizvodnja

V procesu priprave API, da bi dokončali ključni proces ločevanja trdne-tekoče, mora oprema izpolnjevati specifikacije sanitarne proizvodnje.

Pogoste napake in rešitve vrtljivih bobnov

Filterji

Fenomen krivde	Možni razlogi	Rešitev
Hitrost filtracije se nenadoma zmanjša	Filtrirana krpa je blokirana; stopnja vakuuma je nezadostna; koncentracija suspenzije je premajhna	Nadomestite ali očistite filtrsko krpo; preverite, ali vakuumska črpalka deluje pravilno, in popravite morebitne uhajanja zraka; prilagodite koncentracijo suspenzije (npr. z dodajanjem flockulanta)
Debelina filtra torte je neenakomerna	Vrtilni boben se prehitro vrti; raven tekočine v pečici je nestabilna; filtracijska krpa se odklanja	Zmanjšajte hitrost vrtenja; prilagodite hitrost hranjenja, da stabilizirate raven tekočine; kalibrirajte položaj filtra in preverite napetostno napravo
Filtra torte ni mogoče odstraniti	Stopnja vakuuma ni odrezana pravočasno; strgalo je obrabljeno ali je kot neprimeren; filter torta je preveč suha / preveč lepljiva	Preverite, ali se razdelilna glava običajno preklopi (izklopi vakuum); zamenjajte strgalo ali prilagodite kot; prilagodite raven vakuuma ali količino tekočine za pranje
Nezadostna stopnja vakuuma	Napaka vakuumske črpalke; uhajanje zraka v cevovodu ali predelu; poškodba filtra	Popravite vakuumsko črpalko; preverite povezave cevi in tesnjenje oddelka za bobne, popravite morebitne uhajanja; zamenjajte vse poškodovane filtre
slab učinek pranja	Nezadosten pretok tekočine za pranje; blokirana razpršilna cev; prekratek čas pranja	Povečajte pretok tekočine za pranje; očistite šobe brizgalne cevi; zmanjšajte hitrost vrtenja bobna in podaljšajte čas pranja
Nenormalni hrup med delovanjem opreme	Nosilna obraba; prenosni menjalnik / ohlapnost verige ali nezadostno mazanje	Zamenjajte ležaj; zategnite komponente prenosa in dodajte mazivo

Z rednim preverjanjem stanja filtra, tesnosti vakuumskega sistema in obrabe prenosnih komponent se lahko pojavnost okvar učinkovito zmanjša, kar zagotavlja stabilno delovanje opreme.

Vakuumski filter Cena

Na ceno rotacijskega filtra za vakuumske bobne vpliva več dejavnikov. Območje filtracije je pomemben dejavnik, od laboratorijske uporabe majhne opreme do industrijske uporabe velike opreme, večja je površina, višji je znesek cene.

Izberite nas kot proizvajalca filtrov za vrtljive bobne, zanašamo se na dolgoletne izkušnje v industriji, napredne proizvodne tehnologije in prizadevanja za inovacije, da ustvarimo visoko učinkovit in zanesljiv filter, da zagotovimo trdno garancijo za vaš proizvodni proces.
