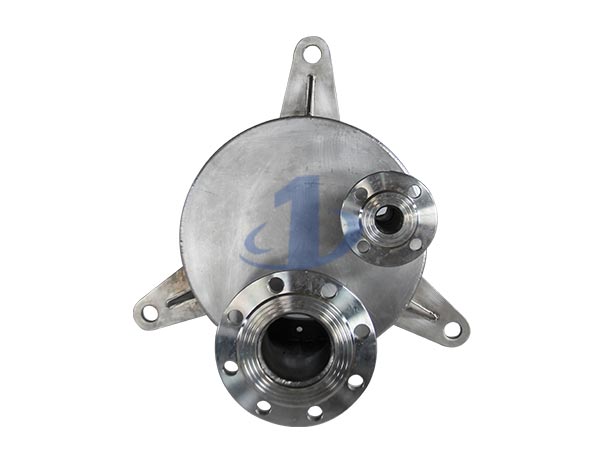

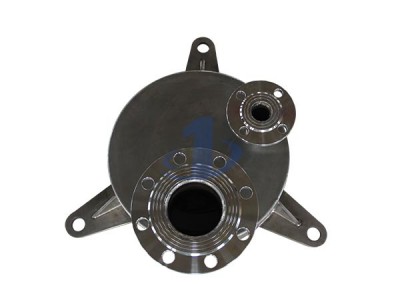

Glavne funkcije: preklapljanje plinske poti in nadzor procesov

Kot krmilno jedro filtra vakuumskega bobna, plinski razdelilni disk zagotavlja, da vsaka filtracijska komora na bobnu zaporedno izvaja naslednje operacije prek notranjega natančnega območja plinske poti:

Območje filtracije:Plinski razdelilni disk se poveže s vakuumskim cevovodom, kar omogoča, da se filtrat vpije. trdni delci se adsorbirajo na površini bobna in tvorijo zelene čajne torte.

območje za pranje:Vodijo tekočino za pranje, da enakomerno prehaja skozi plast filtra torte in sesajo odpadno tekočino, ko je postopek pranja končan.

Dehidracijska območja:Visoka stopnja vakuuma se vzdržuje neprekinjeno, da se globoko odstrani mešana tekočina iz filtra torte, kar omogoča nadaljnje sušenje.

Območje razrešnice:Plinska pot se preklopi na stisnjen zrak, zračni tok pa se uporablja za izpuščanje posušene filtrske torte iz filtra.

Ključne strukturne značilnosti

Strukturna zasnova diska za distribucijo plina je neposredno povezana z njegovo učinkovitostjo filtracije in operativno stabilnostjo, njene glavne značilnosti pa se odražajo v treh vidikih:

Jasno območje:Površina diska je natančno razdeljena na več neodvisnih plinskih poti v obliki ventilatorja, ki ustrezajo fazam postopka, kot so filtracija, pranje, dehidracija in odvajanje.

Tesno zapiranje:Visoko natančna tesnila se uporabljajo med diskom in rotirajočo glavo razdelilnika, ki učinkovito preprečujejo navzkrižno pogovor med vakuumskimi in stisnjenimi zračnimi vezji.

Odporni materiali:Plinski razdelilni disk je večinoma izdelan iz nerjavečega jekla, posebnih zlitin ali visoko trdega litega železa s površinsko obdelavo.Izkazuje odlično odpornost proti obrabi in odpornost proti koroziji, kar omogoča, da pod zapletenimi delovnimi pogoji prenese dolgotrajno rotacijsko trenje in erozijo.
