Zakaj izbrati Yinuo Vakuumski vrtljivi bobenski filter? za

je postala prednostna izbira za številna podjetja zaradi svojih treh glavnih prednosti tehnične prilagodljivosti, operativne stabilnosti in stroškovne učinkovitosti.Vakuumski rotorski bobenski filter

Ne glede na to, ali gre za suspenzije finih delcev ali kolloide z visoko viskoznostjo, se lahko obdelujejo različne slame. Prilagajanje filtracijske tkanine, hitrosti bobna in stopnje vakuuma glede na stanje slame lahko doseže učinkovitost več kot 90% pri ločevanju trdne in tekoče, kar rešuje problem nepopolnega ločevanja v tradicionalni opremi.Učinkovita prilagoditev na več delovnih pogojev:

Vključuje funkcije samodejnega hranjenja, raztovarjanja in čiščenja filtra, kar odpravlja potrebo po pogostem ročnem delu.V primerjavi z ročno opremo lahko prihrani več kot 60% stroškov dela in prepreči nihanja učinkovitosti filtracije, ki jih povzročajo razlike v ročnem delovanju.Samodejno zmanjšanje stroškov in izboljšanje učinkovitosti:

Osnovne komponente bobna in vakuumskega sistema so izdelane iz materialov, odpornih proti obrabi in koroziji, kot so prevleka iz nerjavečega jekla 304/316 in silicijevega karbida, ki lahko v povprečju delujejo stabilno več kot 8000 ur. Krhki deli, kot so filtracijska krpa in tesnila, so prav tako enostavni za zamenjavo in jih je mogoče razumeti v 1 uri enega vzdrževanja.3. stabilno delovanje in nizki stroški vzdrževanja:

Vakuumska cev je bila optimizirana in opremljena z energijsko varčevalnimi vakuumskimi črpalkami. Poraba energije na enoto filtracijskega območja je 15% -20% nižja od povprečja industrije. Poleg tega lahko doseže suho odvajanje ostankov filtra in predelavo in ponovno uporabo filtrata, kar ustreza potrebam emisij okolja in recikliranja virov.Nizka poraba energije, v skladu z okoljskimi zahtevami:

lahko prilagodite opremo s posebnimi materiali ali strgalo / spiralno razrešnico in ogrevalno jakno glede na potrebe uporabnika, kot so korozivnost, temperatura, trdna vsebnost slame in zahteve glede proizvodne zmogljivosti 0,5-50 kvadratnih metrov filtracijske površine, ki pokrivajo več industrijskih segmentnih potreb.5. močna sposobnost prilagajanja:

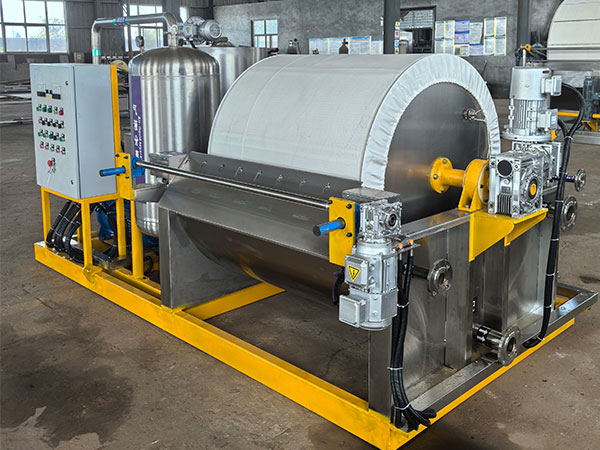

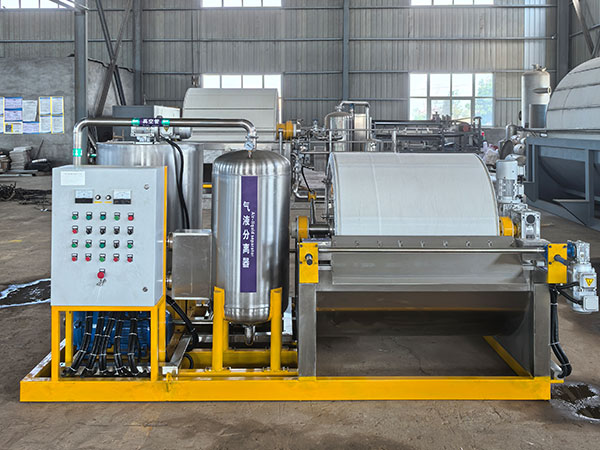

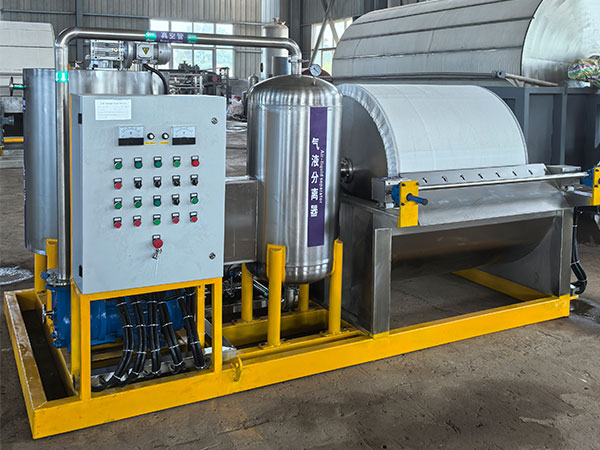

Struktura vakuumskega rotacijskega bobnovega filtra

Vakuumski vrtljivi bobenski filter Yinuo sprejema modularno zasnovo z jedrno strukturo, ki jo sestavlja šest modulov: komponente bobna, vakuumski sistem, prenosni sistem, sistem za hranjenje in raztovarjanje, sistem za čiščenje in nadzorni sistem.

Osnovni modul	Ključna komponenta	Funkcija in vloga	Skupni materiali
Komponentna cesta	Drum telo, filter krpo, distribucijska glava	Filtrirno jedro dokonča proces "sušenja filtracije sušenja raztovarjanja" med vrtenjem bobna; Distribucijska glava nadzira stikalo za vakuumsko/napihovanje	Drum: 304/316 iz nerjavečega jekla; Filter tkanina: poliester / najlon / PTFE (izbrana glede na slurry); Razdelilna glava: litega železa + nosilno odporna zlitina
Vakuumski sistem	Vakuumska črpalka, vakuumski rezervoar, cevovod	Zagotoviti stabilno vakuumsko okolje in izvleči filtrat; Težave s tlakom vakuumskega rezervoarja	Vakuumska črpalka: vodni obroč / Vrsta korenin; Cev: nerjaveče jeklo / UPVC
prenosni sistem	Motor, reduktor, veriga / menjalnik	Vozite boben, da se vrti s konstantno hitrostjo, ki jo lahko prilagodite s frekvenčnim pretvornikom (0,5-10r/min)	Motor: variabilni frekvenčni motor; Reduktor: Cycloid pinwheel
Sistem za hranjenje in raztovarjanje	Slurry tank, strgalo / spiralni razpršilnik	Rezervoar slurry se uporablja za shranjevanje filtriranega slurry in vzdrževanje stabilne ravni tekočine; Loader lupina filter torto iz filtra krpo	Slurry tank: nerjavno jeklo; Unloader: nerjavno jeklo (strgalo z odporno gumo)
Sistem čiščenja	Spray cev, visokotlačna ščetka	Očistite ostanke filtra na površini filtra, da preprečite blokado in podaljšate življenjsko dobo filtra	Spray cev: nerjavno jeklo; Nozzle: Plastični / nerjavno jeklo (prilagodljiv kot)
Nadzorni sistem	PLC nadzorni kabinet, zaslon na dotik, senzor	Samodejno nadzorovanje hitrosti hranjenja, hitrosti bobna, stopnje vakuuma in pogostosti čiščenja; prikaz delovnih parametrov v realnem času (npr. hitrost pretoka filtra, debelina torte filtra)	PLC:Siemens/Mitsubishi; Senzorji: senzor nivoja tekočine, senzor tlaka

Delovno načelo

Yinuo vakuumski vrtljivi bobenski filter, ki temelji na načelu "vakuumske sesalne filtracije", doseže popolnoma avtomatsko neprekinjeno neprekinjeno ločevanje trdne tekočine z vrtenjem bobna v smeri ure.

Faza infiltracije krme (0 ° -30 °)

Spodnji del bobna je potopljen v slurry za krmo in tekočina je vakuumsko sesana stran. Trdna ostane na filtracijski krpi, da tvori začetno filter torto, in mešanje se lahko izbere, da se prepreči, da bi se delci usedli na dno.

Faza sesanja filtracije (30 ° -150 °)

boben s filter torto zapusti slamo in vakuum še naprej filtrira, s čimer se debelina filtra torte poveča na 5-30 mm. Filtrat se porazdeli skozi distribucijsko glavo in vakuumsko cev, nato pa se prepelje v naslednjo fazo predelave s centrifugalno črpalko.

Faza sušenja filtra torte (150 ° -210 °)

Nenehno vakuumsko delovanje zmanjša vsebnost vlage v filter torte na 10% -30%.

Faza puščanja sproščanja (210 ° - 240 °)

Distribucijska glava se preklopi v način puščanja, stisnjen zrak pa se odbije od bobna, kar omogoča, da se filter torta loči od filtra za enostavno raztovarjanje.

Stopnja raztovarjanja: 240 ° 300 °

boben se vrti na območje raztovarjanja in strgalnik odtrga filter torto, ki pade v transportni pas ali zbiralni rezervoar za recikliranje.

Faza čiščenja filtra (300 ° -360 °)

Razpršite čisto vodo, da odstranite preostale delce v filtracijski krpi, obnovite učinkovitost filtracije in čistilno odpadno vodo lahko reciklirate in ponovno uporabite.

Z dokončanjem zgoraj navedenih 6 stopenj in neprekinjenim kolesarjenjem lahko vakuumski vrtljivi bobenski filter doseže popolnoma avtomatsko delovanje "sušenje filtracije za sušenje pranja" brez ustavljanja stroja.

Osnovne funkcije

Učinkovita ločitev trdne in tekoče: lahko hitro loči trdne in tekoče snovi v suspenziji, proizvaja filtrsko torto z nastavljivo vsebnostjo vlage in razjasnjeno filtracijo, ki izpolnjuje potrebe kasnejše predelave / obdelave filtra in filtrira cirkulacijo / izpust.

Funkcija prilagajanja procesa: nastavljiva hitrost bobna, stopnja vakuuma, hitrost hranjenja, primerna za filtriranje različnih materialov, lahko pa tudi prilagodite ogrevanje in izolacijo za obdelavo visoke temperature slame ali enostavno utrjenih materialov, kot so maščoba, parafin itd. pri ≤ 150 °C, izogibanje aglomeraciji.

3. nadzor in zaščita delovanja: spremljanje v realnem času stopnje vakuuma, hitrosti pretoka filtra in tlaka čiščenja filtra. nenormalni parametri bodo samodejno alarmirali in sprožili zaščitne mehanizme; Opremljeni z napravo za odkrivanje odstopanj filtra, da preprečijo odstopanje filtra med delovanjem in preprečijo zmanjšanje učinkovitosti filtracije.

Priročna funkcija vzdrževanja: Filter tkanina sprejme hitro nadomestno strukturo, ki jo pritrdijo žeblji ali vijaki, in jo lahko v 30 minutah spremeni ena oseba. boben in distribucijska glava sta zasnovana z "odstranljivo in pralno strukturo", ki jo je mogoče zlahka razstaviti med rednim vzdrževanjem, da odstranite ostanke materialov in preprečite korozijo.

Značilnosti izdelka

V primerjavi s tradicionalno opremo za vakuumsko filtracijo ima naprava Yinuo šest glavnih prednosti

Nenehno delovanje je potrebno za stabilnost

boben ne ustavi vrtenja, brez potrebe po kratkem delovanju "napajanja filtriranja raztovarjanja", kot je stroj za ploščo in okvir.

Primerno za industrijsko proizvodnjo v velikem obsegu.

Nizka vsebnost vlage filtra torte in dobra kakovost trdnih materialov

Z dvostopenjsko dehidracijo "sušenja filtriranja + sušenja" in nastavljivim stopnjam vakuuma je vsebnost vlage v filter torti 5% -15% nižja od tradicionalnih listnih filtrov, poraba energije kasnejših sušilnih procesov pa se lahko zmanjša.

Močna korozijska odpornost, sposobna ravnati z različnimi vrstami materialov

316L nerjavno jeklo in Hastelloy se lahko izberejo kot jedrske komponente, material PTFE s kislino, alkalijo in odpornostjo na visoke temperature pa se lahko izbere kot filtracijska tkanina. lahko obravnava kisle materiale, kot so žveplova kislina in klorovodikova kislina, alkalne materiale, kot je natrijev hidroksid, pa tudi organske topne materiale, s širokim razponom prilagodljivosti.

Visoka stopnja avtomatizacije in enostavno delovanje

nadzorovano z zaslonom PLC+touch, se lahko vnaprej nastavijo različni parametri filtracije materiala. Pri spreminjanju materialov je treba prilagoditi samo predlogo brez ponavljajočega se odpravljanja težav.

Majhen odtis in visoka poraba prostora

Oprema je zasnovana navpično in kompaktno, zavzema 30% -50% manj prostora v primerjavi s filtri za vakuumske liste z enako proizvodno zmogljivostjo, zaradi česar je primerna za situacije, kjer je prostor v delavnici omejen.

Varčevanje z energijo in varstvo okolja

Opremljena z energijsko varčevalnimi vakuumskimi črpalkami, je enotna poraba energije nizka, filtrat se lahko reciklira in ponovno uporabi, količina trdnih odpadkov, ki se obdelujejo s piškotki za filtriranje, pa se zmanjša, kar je v skladu z nacionalnimi politikami "varčevanja z energijo in zmanjševanja emisij" in "krožnega gospodarstva", ki podjetjem pomaga zmanjšati stroške varstva okolja.

Specifikacijski parametri

Specifikacije vakuumskega vrtljivega bobnovega filtra so v glavnem odvisne od "območja filtracije bobnov", od majhne eksperimentalne uporabe do velike industrijske uporabe.

Specifikacija in model (območje filtracije)	Vrtni premer (mm)	Dolžina plošče (mm)	Hitrostni razpon (r / min)	Razpon stopnje vakuuma (MPa)	Obdelovalna zmogljivost (m 3 / h)	Moč motorja (kW)	Teža opreme (kg)	Uporabni scenariji
Črna-0.5	600 je	500 je	0,5 do 8	-0.06 ~-0.09	0,5 do 2	0,75 je	800 je	Laboratorijski in majhni poskusi
Črna ZG-2	tisoč	800 je	0,5 do 6	-0.06 ~-0.09	2 do 8	1.5 Zaščita	2200 točk	mala in srednje velika proizvodnja (kot so živila in farmacevtski proizvodi)
Črna-ZG-5	1200 ogledov	1400 točk	0,5 do 5	-0.06 ~-0.09	8 do 20	3 je	4 500	Srednja do velika proizvodnja (npr. kemična in rudarska industrija)
ZG-10	1600 ogledov	2000 je	0,5 do 4	-0.06 ~-0.09	20 do 40	5.5 Številka	8800 točk	Stalna proizvodnja v velikem obsegu (npr. varstvo okolja, metalurgija)
YN-ZG-20 (po meri)	2000 je	3200	0,5 do 3	-0.06 ~-0.09	40 do 80	11 je	18 tisoč	Ekstremno veliki industrijski projekti

Področja uporabe

Vakuumski vrtljivi bobenski filter se pogosto uporablja v šestih industrijah, vključno s kemičnimi, rudarskimi, živilskimi, farmacevtskimi, okoljskimi in metalurškimi zaradi svoje močne prilagodljivosti, visoke učinkovitosti in stabilnega delovanja.

Kemijska industrija: ločevanje prahu iz trdne tekočine, kot sta barijev sulfat in kalcijev karbonat, filtracija in čiščenje barvil in smol ter odstranjevanje nečistoč iz reakcijskih raztopin;

Rudarstvo: Dehidracija bakra, železa in cinkovega koncentratov, kot je bakrena koncentratna filter torta z vsebnostjo vlage ≤ 15%, za priročen prevoz in taljenje; Prečiščevanje kaolina in kvarčnega peska za odstranjevanje drobnih nečistoč iz slame;

živilska industrija: dehidracija škropljenega mleka, ločevanje škroba in predelave vode; Počisti sladkorni sok in odstrani kolloide sladkornih ostankov; Proizvodnja sira je razdeljena na sir in jogurt za odstranjevanje nečistoč;

Farmacevtska industrija: Antibiotična in vitaminska kristalna filtracija za odstranjevanje nečistoč iz materinega alkohola; Izvleček je filtriran za odstranjevanje ostankov zdravil, filtracijska krpa pa je lahko izdelana iz sterilnega materiala za izboljšanje jasnosti;

Industrijska industrija za varstvo okolja: komunalno/industrijsko odvajanje slame iz odpadne vode, z vsebnostjo vlage ≤ 60%, primerno za odlaganje in sežiganje odpadkov; Filtracija prahu za sežiganje odpadkov, ločevanje prahu iz raztopine za keliranje;

Metalurška industrija: filtracija eksplozijskega plina iz pečice za pranje vodnega blata, predelava železovega koncentrata v prahu; Čiščenje elektrolita med elektrolizo bakra in cinka za odstranjevanje anodnega blata.
